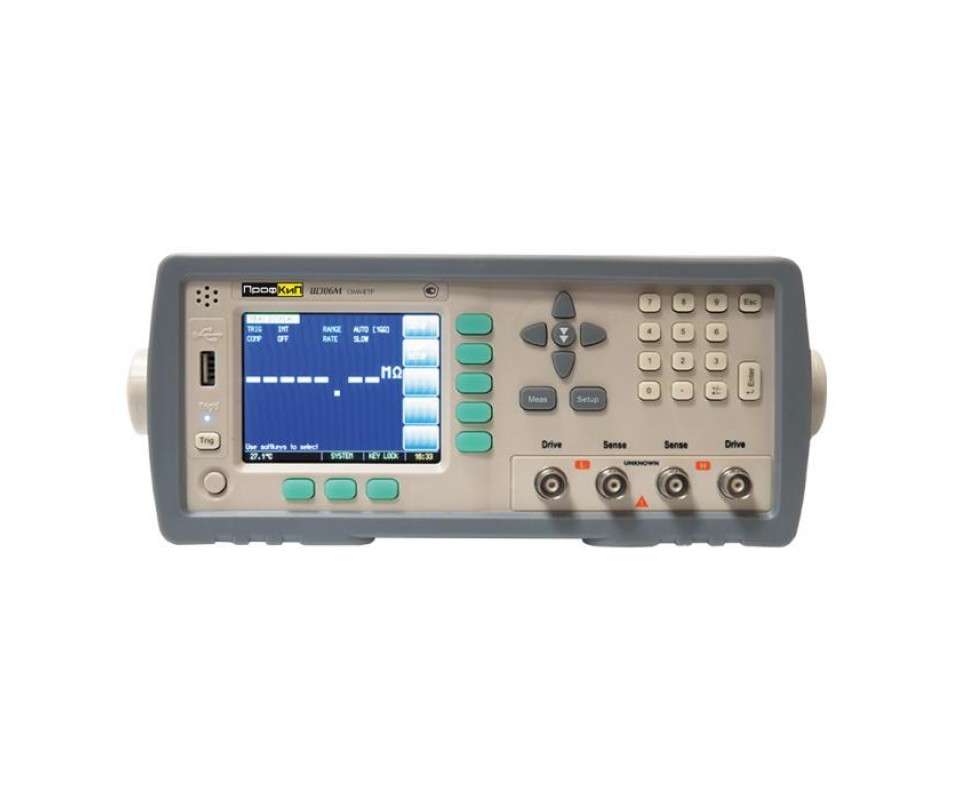

Основные технические характеристики омметра ПрофКиП Щ306М
|
Предел измерения
|
Допустимая погрешность при проведении измерений с измерительными проводами, оснащёнными зажимами типа «прищепка»
|
Допустимая погрешность при проведении измерений с подключением объекта измерений по четырёх зажимной схеме раздельными измерительными проводами из комплекта прибора
|
|
10 мОм
|
(0.5 + Rп/Rx)%
|
(0.1 + 0.05 Rп/Rx)%
|
|
1 Ом
|
(0.1 + 0.08 Rп/Rx)%
|
(0.02 + 0.002 Rп/Rx)%
|
|
10 Ом
|
(0.05 + 0.005 Rп/Rx)%
|
(0.01 + 0.003 Rп/Rx)%
|
|
100 Ом
|
(0.02 + 0.005 Rп/Rx)%
|
(0.01 + 0.003 Rп/Rx)%
|
|
1 кОм
|
(0.02 + 0.005 Rп/Rx)%
|
(0.01 + 0.005 Rп/Rx)%
|
|
10 кОм
|
(0.02 + 0.005 Rп/Rx)%
|
(0.02 + 0.005 Rп/Rx)%
|
|
100 кОм
|
(0.02 + 0.005 Rп/Rx)%
|
(0.02 + 0.005 Rп/Rx)%
|
|
1 МОм
|
(0.3 + 0.05 Rп/Rx)%
|
(0.3 + 0.05 Rп/Rx)%
|
|
10 МОм
|
(0.5 + 0.05 Rп/Rx)%
|
(0.5 + 0.05 Rп/Rx)%
|
|
100 Мом
|
Предел индикаторный. Погрешность не нормируется.
|
|
1 ГОм
|
Предел индикаторный. Погрешность не нормируется.
|
|
Где: Rп – значение выбранного предела измерений, Rx – значение измеряемого сопротивления.
Примечание: приведены метрологические характеристики омметра при измерении сопротивления постоянного тока с малой скоростью измерений (Slow). При увеличении скорости измерений до значения «MED» допустимые значения погрешностей измерения не изменяются. При увеличении скорости измерений до значения «FAST» допустимые значения погрешностей измерения увеличиваются не более чем в три раза.
|
Общие данные омметра ПрофКиП Щ306М
▪ Время установления рабочего режима: 15 мин
▪ Температура хранения: 5°С … 40°С
▪ Рабочая температура: 15°С … 35°С
▪ Потребляемая мощность: не более 20 ВА
▪ Питание: 220 В ±5В частотой 50 Гц ±0.5Гц
▪ Габаритные размеры: 350х264х105 мм
▪ Вес: 3.5 кг
