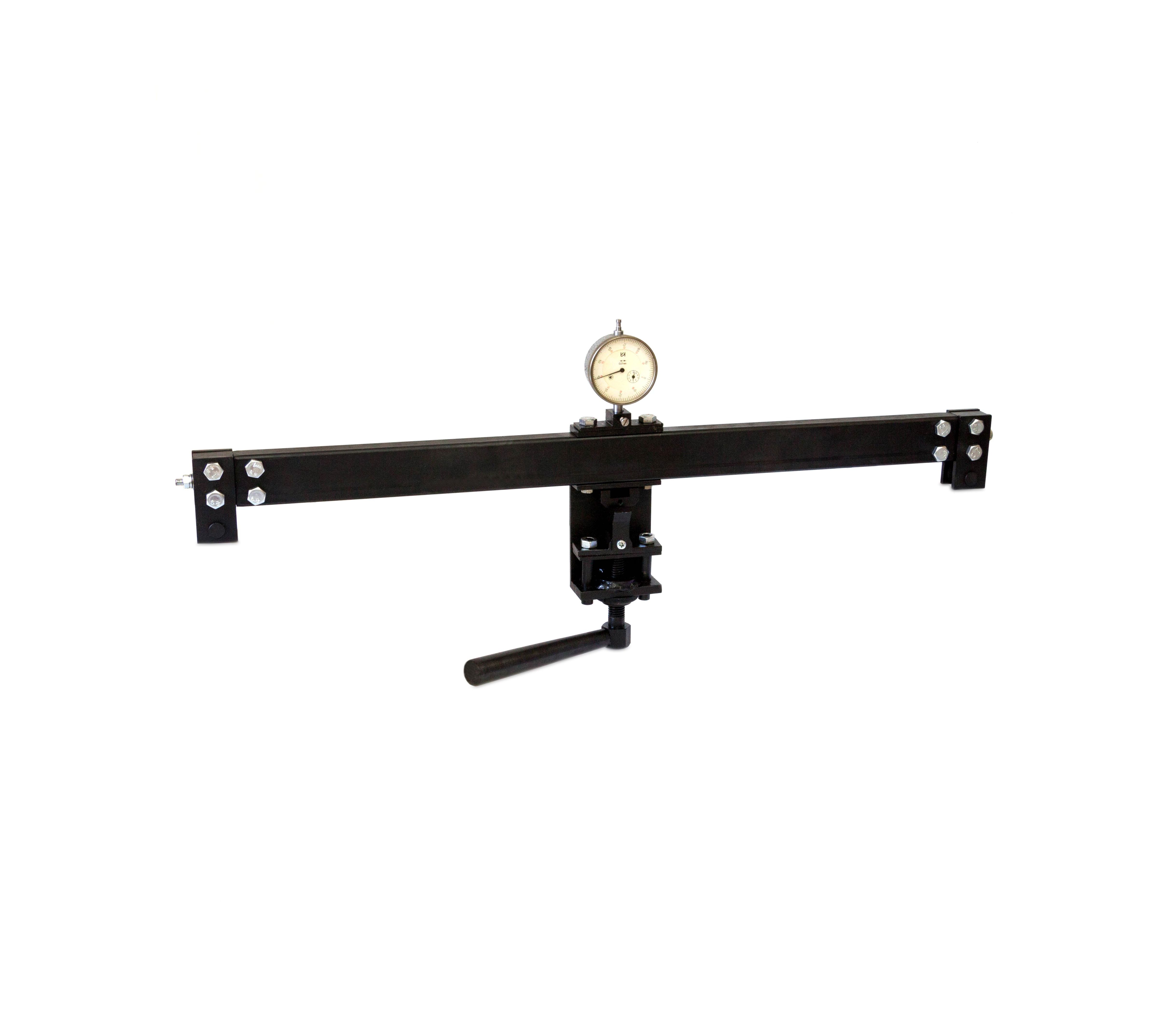

ИНТК-5 измеритель натяжения тросов и кабелей

Назначение измерителя натяжения тросов и кабелей ИНТК-5:

Измеритель натяжения тросов и кабелей ИНТК-5 предназначен для измерения и контроля величины усилия натяжения провода или троса при монтаже и эксплуатации ЛЭП, а также усилий в: оттяжках опор ВЛ поперечных связях, ригелях, анкерных конструкциях без разрыва силовой схемы.

Применение возможно для измерения и контроля натяжения металлических тросов различных мостовых конструкций, буровых вышек, башен и труб.

Правила эксплуатации измерителя натяжения тросов и кабелей ИНТК-5:

1. Ввинтить рукоятку в соответствующее отверстие шестигранной части винта.
2. Проверить вращением рукоятки плавность хода винта.
3. Проверить величину хода винта, которая должна быть не менее 30 мм.
4. Убедиться в свободном вращении шкивов.
5. Вставить индикатор перемещений в соответствующее отверстие на кронштейне, при этом проследить, что ножка индикатора упирается в стержень и остается возможность ее перемещения от оси не менее 1 мм.
6. Зафиксировать индикатор в этом положении винтом фиксации.
7. Убедиться в том, что ножка индикатора соприкасается с поверхностью стержня. В противном случае отрегулировать положение индикатора, ослабляя винт его крепления.
8. Вращением рукоятки упор отводится максимально вверх.
9. Устройство подводится к тросу, щиток поворачивается так, чтобы не мешать тросу попасть в желобки шкивов, затем возвращается в исходное положение.
10. Обратным вращением рукоятки упор приближают к тросу до соприкосновения. В момент соприкосновения упора с тросом (определяется началом движения стрелки индикатора) вращение рукоятки прекратить.
11. Шкалу индикатора выставить на ноль.
12. Красную метку кольца вращением этого кольца выставить в одну вертикальную плоскость с рукояткой.
13. Выполнить натяжение троса поворотом рукоятки на строго целое число оборотов, ориентируясь на метку кольца.

С целью недопущения перегрузки устройства при вращении рукоятки необходимо следить за стрелкой индикатора и не допускать ее движение в область ограниченную красной меткой на шкале индикатора.
