Комплект ВИК "Транснефть"

Комплект ВИК
Артикул: 217011
Бренд: Прочие (Россия и СНГ)

Комплект ВИК "Транснефть" комплектуется измерительным инструментом перечисленным в РД 25.160.00-КТН-016-15 устанавливающего порядок НК сварных соединений при строительстве и ремонте магистральных трубопроводов. В соотв. с п. 7.1.8.2 к работам по ВИК на объектах ПАО "ТРАНСНЕФТЬ" допускаются средства измерения прошедшие метрологическую поверку или калибровку. Средства измерения из норматива внесенные в Госреестр средств измерения поставляется со свидетельством о поверке. СИ не внесенные в Госреестр (щупы, шаблоны, радиусы) поставляются с сертификатом о калибровке собственной метрологической службы.

В таблице приводится комплектность набора ВИК, фото комплектующих и копии документов о метрологической аттестации.

Набор ВИК Фото
Лупа измерительная с подсветкой L30. Длина шкалы 20 мм Лупа измерительная с подсветкой L30
Штангенциркуль ЩЦ-1-125-0.1 Штангенциркуль ЩЦ-1-125-0.1
Универсальный шаблон сварщика УШС-3 Универсальный шаблон сварщика УШС-3
Набор щупов № 4 КТ II, диапазон толщин 0,1-1,0 мм Набор щупов № 4
Набор радиусов №1. Диапазон 1-6 мм Набор радиусов №1
Набор радиусов №3. Диапазон 7-25 мм Набор радиусов №3
Линейка измерительная 30 см Линейка измерительная 30 см
Рулетка измерительная 5м Рулетка измерительная 5м
Угольник УП 160х100 к2 Угольник УП 160х100 к2
Образцы шероховатости ШП Rz 20, 40, 60, 80 Образцы шероховатости
Люксметр ТКА-Люкс или ТКА-ПКМ (31) Люксметр ТКА-Люкс
Дополнительные принадлежности, входящие в комплект
Флешка с образцами техкарт, журналов, актов и учебников по ВИК, а так же нормативные акты по данной теме. Флешка с образцами техкарт, журналов, актов и учебников по ВИК, а так же нормативные акты по данной теме.
Лупа просмотровая ЛПП1-7х Лупа просмотровая ЛПП1-7х
Лупа просмотровая с подсветкой Лупа просмотровая с подсветкой
Маркер по металлу Маркер по металлу
Мел термостойкий 127 х 12 х 4 мм (ДхШхВ) Мел термостойкий
Фонарь светодиодный 800 люмен (обзор на Youtube) Фонарь светодиодный
Зеркало телескопическое "Эксперт" Зеркало телескопическое Эксперт
Блокнот и авторучка Блокнот и авторучка
Паспорт Паспорт
Сертификат о калибровке или свидетельство о поверке (зависит от набора) Сертификат о калибровке или свидетельство о поверке
РД 03-606-03 Инструкция по ВИК РД 03-606-03 Инструкция по ВИК

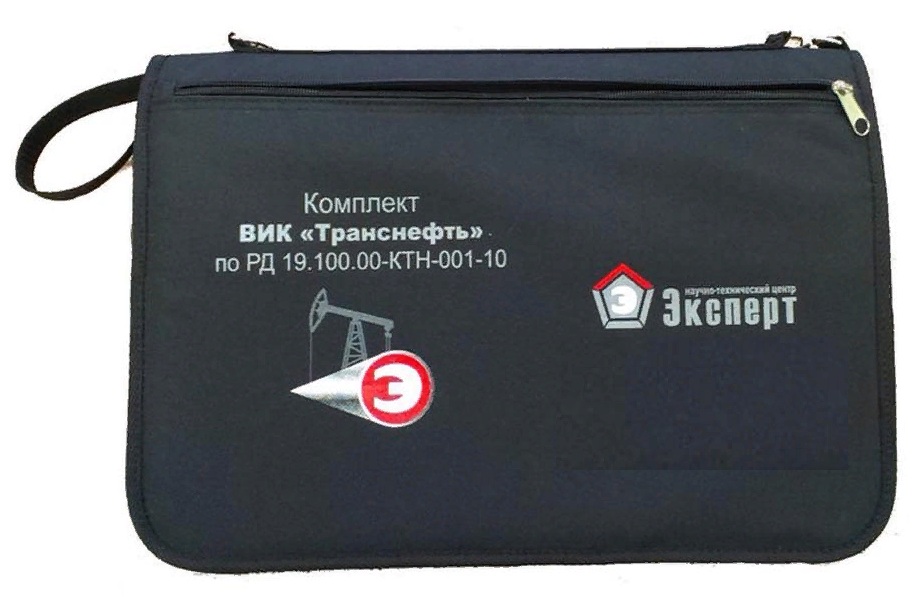

Упаковочная сумка Упаковочная сумка комплекта ВИК



Наборы поставляются в фирменной сумке с паспортами заводов изготовителей и образцом технологической карты по визуальному и измерительному контролю. Вес стандартного набора – 2кг, габариты 37х26х5см. По заявке, наборы могут быть укомплектованы любым дополнительным оборудованием.
