Цифровой осциллограф DHO4404 предлагает инженерам отличные технические характеристики и широкие функциональные возможности, необходимые для отладки современных электронных устройств. Высокое разрешение по вертикали (12 бит) позволяет наблюдать даже малейшие искажения сигнала и выделять малые сигналы на уровне шумов. Благодаря применению новейшей разработки - процессора "Centaurus" и технологии UltraVision 2, в цифровом осциллографе DHO4404 обеспечиваются высокая частота дискретизации в реальном времени, высокая скорость захвата осциллограмм (до 1500000 осциллограмм в секунду в режиме UltraAcquire), глубина записи до 500 М точек.

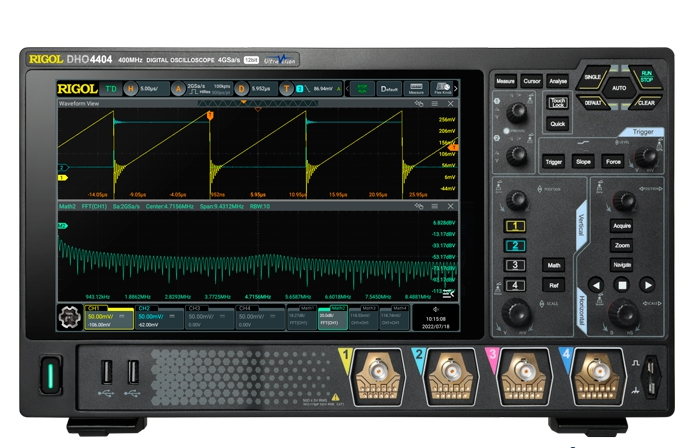

В цифровом осциллографе DHO4404 имеется большой сенсорный дисплей, что в комбинации с традиционными органами управления делает работу с осциллографом ещё более удобной.
| Параметр | Значение | |
| Полоса пропускания | 50 Ом | 400 MГц |
| 1 МОм | 400 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + внешний запуск | |
| Максимальная скорость захвата осциллограмм | 50000 осциллограмм в секунду (векторный режим); 1500000 осциллограмм в секунду (режим UltraAcquire) | |
| Время нарастания (50 Ом), тип | ≤875 пс | |
| Регистрация | ||
| Режим | Обычный; Пиковый детектор: 500 пс; Усреднение (2, 4, 8, 16…65536 выборок); Высокое разрешение (14 бит, 16 бит); UltraAcquire (скорость захвата до 1500000 осциллограмм в секунду) | |
| Максимальная дискретизация (реальное время) | 4 Гвыб/сек (2 Гвыб/сек - два канала; 1 Гвыб/сек - четыре канала) | |
| Глубина записи | 250 М точек (125 М точек - два канала; 62,5 М точек - четыре канала) - штатно; 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция DHO4000-RLU-05 | |
| Параметры вертикальной системы | ||
| Связь по входу | открытый, закрытый или земля | |
| Входной импеданс | 1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1% | |
| Учет ослабления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X | |
| Определение пробников | автоматическое определение пробников Rigol | |
| Максимальное входное напряжение | 1 МОм | 300 Вскз CAT I, 400 Впик |
| 50 Ом | 5 Вскз | |
| Вертикальное разрешение | 12 бит | |
| Эффективное количество ENOB (типовое) | 8 бит | |
| Вертикальное отклонение | 1 МОм | 100 мкВ/дел ~ 10 В/дел |
| 50 Ом | 100 мкВ/дел ~ 1 В/дел | |
| Диапазон смещения | 1 МОм | ± 0,5 B (± 1 В (500 мкВ/дел ~ 65 мВ/дел); ± 10 В (65 мВ/дел ~ 270 мВ/дел); ± 20 В (270 мВ/дел ~ 2,75 В/дел); ±100 В (2,75 мВ/дел ~ 10 В/дел ) |
| Диапазон смещения | 50 Ом | ±1 В (≤135 мВ/дел); ±4 В (>135 мВ/дел ~ 1 В/дел) |
| Динамический диапазон | ±4 дел (12 бит) | |
| Ограничение полосы пропускания | 20 МГц, 250 МГц - выбирается для каждого канала | |
| Погрешность коэффициента усиления | ±2% от полной шкалы | |
| Погрешность смещения | ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения | |
| ESD защита | ±8 кВ (на входе BNC) | |
| Изоляция между каналами | ≥100:1 (DC ~ 500 МГц), ≥30:1 (＞500 МГц ~ максимальная полоса) | |
| Параметры горизонтальной системы | ||
| Коэффициент развертки | 500 пс/дел ~ 1000 с/дел | |
| Временное разрешение | 100 пс | |
| Погрешность временной баз | ±1,5 ppm ± 1 ppm/год | |
| Максимальная задержка | Пред-запуск: -5 делений; Пост-запуск: 1 с или 100 дел, что больше | |
| Задержка между каналами | ≤500 пс | |
| Режимы | Y-T, X-Y, SCAN (≥200 мс/дел), самописец ROLL (≥ 50 мс/дел или ≥ 100 мс/дел на выбор) | |
| Измерения | ||
| Курсорные | Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX); отслеживания; автоизмерения | |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | |
| Автоматические | Количество автоизмерений | 41 тип, 14 измерений может отображаться одновременно |
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) | |
| Диапазон измерения | основное окно, растяжка Zoom | |
| Максимальное количество отображаемых на канал | 33 типа | |
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS | |
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
| Другие | Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) | |
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | |
| Математические операции | ||
| Количество отображаемых одновременно | 4 | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | |
| Цветовая градация | Поддерживается в математических операциях, в том числе БПФ | |
| БПФ (FFT) | Максимальная длина | 1 М точек |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Поиск пиков | максимально 15 пиков | |
| Поиск и навигация | ||
| Тип | фронт, импульс | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| Отображение | таблица событий во внутренней или внешней памяти | |
| Кнопки навигации | Просмотр записанных сигналов по времени поступления, перемещение по событиям, воспроизведение записанных сегментов в режиме Ultra Acquire | |
| Анализ осциллограмм | ||
| Pass / Fail | Источник | аналоговые каналы (CH1 ~ CH4) |
| Запись | Источник | аналоговые каналы (CH1 ~ CH4) |
| Максимальное количество сегментов | 500000 событий запуска | |
| Режим | воспроизведение кадр за кадром или непрерывный; вычисление, измерение и декодирование воспроизводимых сигналов | |
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) |
| Темы | температура, интенсивность | |
| Режим | во всех режимах | |
| Система запуска | ||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), внешний запуск EXT TRIG, по сети | |
| Режим запуска | Авто, обычный, одиночный | |
| Тип связи | AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Шумовая режекция | Вкл / Выкл | |
| Блокировка уровня запуска | 8 нс ~ 10 с | |
| Полоса запуска | Внутренний | аналоговая полоса осциллографа |
| Внешний | 200 МГц | |
| Чувствительность триггера | Внутренний | ≥50 мВ/дел: 0,5 делений 0,7 дел (с включенной шумовой режекцией) |
| Внешний | 200 мВп-п (DC ~ 100 МГц); 500 мВп-п (100 МГц ~ 200 МГц) | |
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана |
| Внешний | ±5 В | |
| Сеть | фиксировано 40% ~ 60% | |
| Внешний запуск EXT TRIG | Входной импеданс | 1 МОм±1%, BNC разъем |
| Джиттер запуска (типовой) | < 1 нс скз (режим выборка, запуск по фронту, уровень запуска около 50% от уровня внешнего сигнала) | |
| Типы запуска | Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN; Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553 | |
| Запуск по фронту | Тип фронта | нарастающий, спадающий, нарастающий и спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), EXT, сеть AC Line | |
| Запуск по длительности импульса | Условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по скорости нарастания | Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона < > |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM |
| Стандарт | 480P/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по длительности события | Установка | H, L, X |
| Условие запуска | >, <, внутри интервала < >, вне интервала > < | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по истечении времени (TimeOut) | Тип фронта | нарастающий, спадающий, нарастающий и спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по ранту | Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по окну | Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по задержке | Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала < >, вне интервала > < | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск Установка / Удержание | Фронт | нарастающий, спадающий |
| Установка времени | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по N фронту | Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| RS-232/UART запуск | Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| I2C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address&Data |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| SPI запуск | Условие запуска | CS, TimeOut |
| Разрядность | 4 бит ~ 32 бит | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| CAN запуск | Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | до 5 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| CAN-FD запуск (опция HDO4000-AUTOA) | Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | до 10 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| FlexRay запуск (опция HDO4000-FLEXA) | Условие запуска | Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Null, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err) |
| Скорость | до 10 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| LIN запуск (опция HDO4000-AUTOA) | Условие запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error |
| Скорость | до 20 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| I2S запуск (опция HDO4000-AUDIOA) | Тип канала | левый, правый, левый и правый |
| Условие сравнения | =, ≠, >, <, < >, > < | |
| Режимы | I2S, LJ, RJ | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| MIL-STD-1553 запуск (опция HDO4000-AEROA) | Условие запуска | Data Sync, Cmd Sync, все поля синхронизации All Sync, Data, RTA, RTA+11Bit, Error (ошибка синхронизации и ошибка четности) |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Декодирование сигналов | ||
| Типы шин | Штатно: Parallel, RS232/UART, I2C, SPI, CAN; Опционально: CAN-FD, FlexRay, LIN, I2S, MIL-STD-1553 | |
| Параллельные шины Parallel | Разрядность | 4 бит |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| RS-232/UART | Разрядность TX/RX | 5 бит ~ 9 бит |
| Скорость | до 20 Мбит/сек | |
| Четность | Odd, Even, нет | |
| Стоповые биты | 1 или 2 бита | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| I2C | Параметр | Адрес (c или без бита R/W), данные, ACK |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| SPI | Параметр | MISO/MOSI данные |
| Тип | CS, TimeOut | |
| Разрядность | 4 бит ~ 32 бит | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| CAN | Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) |
| Тип | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | до 5 Мбит/сек | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| CAN-FD (опция HDO4000-AUTOA) | Параметр | Frame (ID, byte number, CRC), Overload Frame, Frame Data ((standard/extended ID, control domain, data domain, CRC, and ACK) |
| Тип | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | до 10 Мбит/сек | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| FlexRay (опция HDO4000-FLEXA) | Параметр | ID, PL (payload), Header CRC, Cycle Count, Data, Tail CRC, DTS |
| Тип | BP, BM, RX/TX | |
| Скорость | до 10 Мбит/сек | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| LIN (опция HDO4000-AUTOA) | Протокол | версия (1.X или 2.X) |
| Параметр | sync, ID, data, check sum | |
| Скорость | до 20 Мбит/сек | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| I2S (опция HDO4000-AUDIOA) | Тип канала | левый, правый |
| Разрядность | 4 бит ~ 32 бит | |
| Режимы | I2S, LJ, RJ | |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| MIL-STD-1553 (опция HDO4000-AEROA) | Параметр | data word, command word, status word (адрес+последние 11 бит) |
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| Цифровой вольтметр | ||
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| Функция измерения | DC, AC+DC RMS, AC RMS | |
| Разрешение | ACV / DCV: 4 бита | |
| Звуковой сигнал | при выходе значения напряжения за верхний или нижний заданные пределы внутри или вне установленного диапазона | |
| Частотомер | ||
| Общие параметры | Источник | аналоговые каналы (CH1 ~ CH4) или внешний запуск EXT |
| Разрешение | 3 или 6 цифр, пользовательская | |
| Максимальная частота | максимальная частота аналогового канала | |
| Функция измерения | частота, период, счет импульсов | |
| Суммирование | Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов | |
| Временная база | внутренний источник опорной частоты | |
| Основные технические характеристики | ||
| Дисплей | ||
| Тип дисплея | диагональ 10,1" , емкостной сенсорный мультитач | |
| Разрешение дисплея | 1280 (по горизонтали) × 800 (по вертикали) точек | |
| Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) | |
| Послесвечение | выкл; от 100 мс до 10 с; бесконечно | |
| Яркость | 256 уровней (ЖК HDMI) | |
| Процессор | ||
| Тип процессора | Cortex-A72, 1,8 ГГц, hexa-core | |
| Системная память | 4 Гб RAM | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 8 Гб | |
| Энергонезавсисмая память | ||
| Формат сохранения | настройки | setup (*.stp) |
| изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
| осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin) | |
| Опорные осциллограммы | 10 осциллограмм | |
| Порты ввода/вывода | ||
| USB 3.0 Hi-speed Host | 2 на передней панели | |

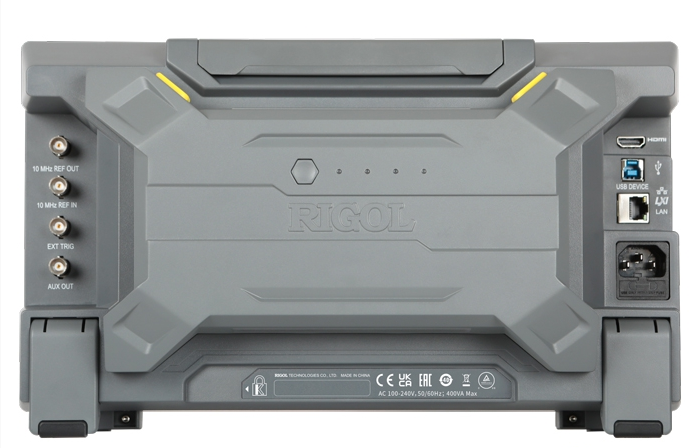

| USB 3.0 Hi-speed Device | 1 на задней панели | |
| LAN | 1 на задней панели (10 / 100 / 1000 Base-T, поддержка LXI-C) | |
| WEB интерфейс | поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1,4, A plug) | |
| Вход/выход опорного сигнала 10 MHz Reference Clock In/Out | Вход | 1, BNC разъем на задней панели |
| Параметры входного сигнала | 50 Ом, амплитуда 130 мВпп ~ 4,1 Впп (-10 дБм, 20 дБм), частота 10 МГц ± 10 ppm | |
| Выход | 1, BNC разъем на задней панели | |
| Параметры выходного сигнала | 50 Ом, 1,5 Впп синусоидальная форма | |
| Aux Output комбинированный выход | Разъем | BNC на задней панели: Vo (H) ≥2,5 В (открытый контур) ≥1,0 В (50 Ом - GND); Vo (L) ≤0,7 В (на нагрузке) ≤4 мА; ≤0,25 В (50 Ом - GND) |
| Выход синхронизации (Trig Out) | Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс | |
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда | 0 ~ 3 Вп-п | |
| Питание | ||
| Напряжение | 100 ~ 240 Вэфф. AC, 50 ~ 60 Гц | |
| Потребляемая мощность | ||
| Предохранитель | 3,15 A, T тип, 250 В | |
| Массо-габаритные параметры | ||
| Габаритные размеры (Ш×В×Г) | 358,14×214,72×120,62 мм | |
| Размер в стойку | 4U | |
| Вес | 3,8 кг без упаковки; 5,37 кг с упаковкой | |
| № | Наименование | Количество |
| 1 | Осциллограф цифровой запоминающий DHO4404 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Кабель USB | 1 |
| 4 | Пассивный пробник | 4 |
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | PHA0150 Дифференциальный пробник |
| 2 | PHA1150 Дифференциальный пробник |
| 3 | RP1006C Токовый пробник |
| 4 | PCA1030 Токовый пробник |
| 5 | PCA1150 Токовый пробник |
| 6 | PCA2030 Токовый пробник |
