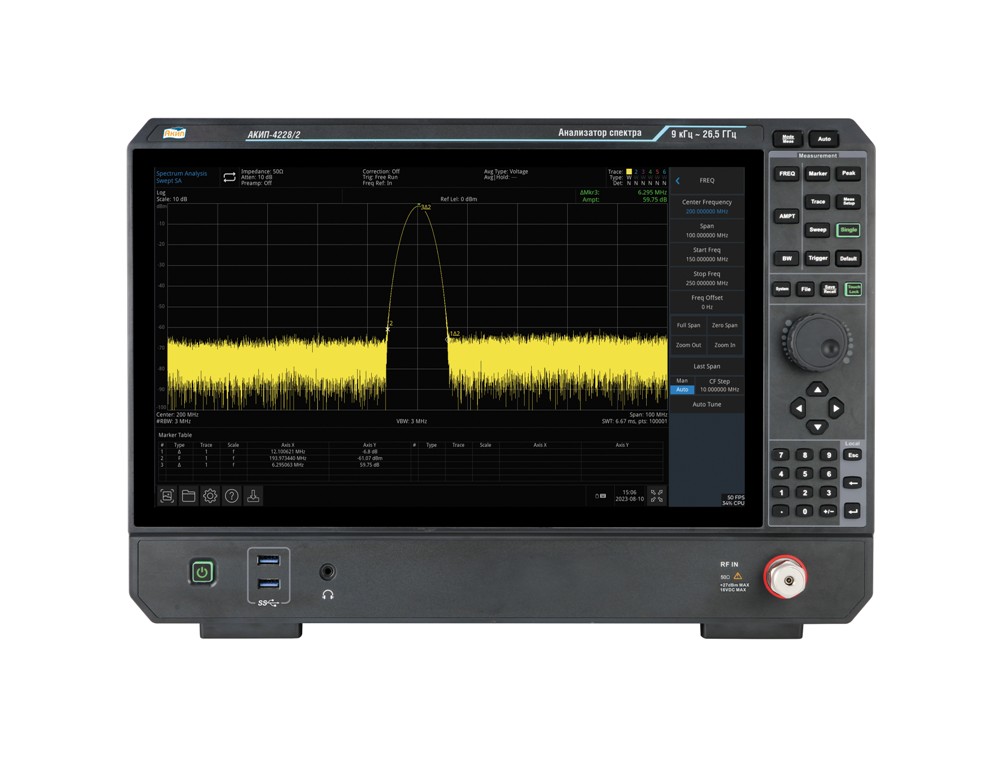

АКИП-4228/2 анализатор спектра

АКИП-4228/2 анализатор спектра
АКИП-4228/2 анализатор спектра
Артикул: ep-3230-30450
Гарантия: 12 мес.
Бренд: АКИП
Цена:
4 356 320 Р
Доступен для заказа
Добавить к сравнению

Особенности анализатора спектра АКИП-4228/2:

  • частотный диапазон: 9 кГц ... 26,5 ГГц;
  • анализ модуляций (опция): 2 МГц ... 26,5 ГГц;
  • программная опция – анализатор спектра реального времени (полоса анализа: 25 МГц или 40 МГц);
  • средний уровень собственных шумов:
  • фазовый шум: от -130 дБн/Гц при отстройке на 1 МГц @ 1 ГГц;
  • погрешность измерения амплитуды ±0,4 дБ;
  • минимальное разрешение полосы пропускания 1 Гц;
  • до 100001 точек данных для построения спектрограммы;
  • встроенный предусилитель, маркерные измерения;
  • программные опции: анализатор спектра реального времени, расширенный набор измерений, фильтры ЭМС и квазипиковый детектор, анализ аналоговых модуляций, анализатор I/Q модулированных сигналов;
  • сенсорный экран, диагональ экрана 39,62 см (разрешение 1920x1080);
  • интерфейсы: USB, LAN.
ПараметрАКИП-4228/1АКИП-4228/2
Частотная характеристика
Частотный диапазон9 кГц … 13,6 ГГц9 кГц … 26,5 ГГц
Разрешение0,001 Гц
Частотные полосыПолосаПорядок гармоники смесителя (N)Диапазон частот
01100 кГц … 3,05 ГГц
122,95 ГГц … 7,55 ГГц
227,45 ГГц … 9,25 ГГц
329,15 ГГц … 11,05 ГГц
4210,95 ГГц … 12,75 ГГц
5412,65 ГГц … 14,55 ГГц
6414,45 ГГц … 16,55 ГГц
7416,45 ГГц … 18,55 ГГц
8418,45 ГГц … 20,55 ГГц
9420,45 ГГц … 24,55 ГГц
10424,45 ГГц … 26,5 ГГц
Погрешность частоты опорного генератора±3*10-7
Температурная нестабильность частоты опорного генератора±3*10-8
Погрешность измерения частоты f встроенным частотомером±((δ0+δt)·f+0,001), где
δ0 – погрешность опорного генератора
δt – температурная нестабильность опорного генератора
Погрешность измерения частоты маркером± ((δ0+δt)·Fизм+0,01·Fобзор+0,1·FПЧ +kм), где
δ0 – погрешность опорного генератора
δt – температурная нестабильность опорного генератора
Fобзор – полоса обзора, Гц
FПЧ– полоса пропускания фильтра ПЧ, Гц
kм – разрешение по частоте в режиме измерения маркером, Гц
Полоса обзора0; 10 Гц … до максимальной частоты в зависимости от модели
Плотность фазовых шумов-100 дБн/Гц при отстройке на 1 кГц относительно несущей 1 ГГц
-106 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-108 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
-130 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
Скорость развертки1 мс … 4000 с Fобзор ≠ 0; 1 мкс … 6000 с Fобзор = 0
Полоса пропускания
Полоса пропускания ПЧ1 Гц … 3 МГц (шаг 10%), 4 МГц, 5 МГц, 6 МГц, 8 МГц
Погрешность полос пропускания фильтров ПЧ (Гц)1 Гц … 1,3 МГц: <0,02·FПЧ
1,5 МГц … 3,0 МГц: <0,07·FПЧ
4 МГц … 8 МГц: <0,15·FПЧ
Коэффициент прямоугольности фильтров ПЧ4,1 по уровням -60 дБ и -3 дБ
Полоса пропускания видео1 Гц … 3 МГц (шаг 10%), 4 МГц, 5 МГц, 6 МГц, 8 МГц
Уровень
Диапазон измеренийот среднего уровня собственных шумов до +27 дБм
Аттенюатор0 … 50 дБ (шаг 2 дБ)
Предусилитель20 дБ
Максимальный входной уровень± 16 Впост
≤+27 дБм (не более 3 минут, частота ≥10 МГц, аттенюатор 20 дБ)
импульсная пиковая мощность: ≤+27 дБм (длительность импульса
Опорный уровень-170 дБм…+30 дБм (шаг 0,01 дБ)
Средний уровень собственного шума (DANL)
100 кГц…1 МГц
>1 МГц…20 МГц
>20 МГц…1,5 ГГц
>1,5 ГГц…4,5 ГГц
>4,5 ГГц…7,6 ГГц
>7,6 ГГц…9,5 ГГц
>9,5 ГГц…13 ГГц
>13 ГГц…14,5 ГГц
>14,5 ГГц…19,3 ГГц
>19,3 ГГц…23 ГГц
>23 ГГц…24 ГГц
>24 ГГц…26,5 ГГц		С выключенным предусилителемС включенным предусилителем
-125 дБм
-130 дБм
-145 дБм
-144 дБм
-140 дБм
-141 дБм
-136 дБм
-141 дБм
-132 дБм
-134 дБм
-132 дБм
-128 дБм		---
-154 дБм
-160 дБм
-160 дБм
-156 дБм
-158 дБм
-156 дБм
-156 дБм
-153 дБм
-152 дБм
-150 дБм
-144 дБм
Параметры нормируются при условиях: аттенюатор 0 дБ, RBW 1 Гц, температура 20 … 30 °С (полная мощность на входе смесителя при двухчастотном сигнале)
Точка компрессии усиления 1 дБ
10 МГц…7,5 ГГц
>7,5 ГГц…13,5 ГГц
>13,5 ГГц…26,5 ГГц		С выключенным предусилителемС включенным предусилителем
+6 дБм
+4 дБм
+2 дБм		-15 дБм
-19 дБм
-19 дБм
Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц9 кГц…10 МГц
>10 МГц…3 ГГц
>3 ГГц…13,6 ГГц
>13,6 ГГц…19,3 ГГц
>19,3 ГГц…21 ГГц
>21 ГГц…24,2 ГГц
>24,2 ГГц…26,5 ГГц		С выключенным предусилителемС включенным предусилителем
± 0,50 дБ
± 0,65 дБ
± 1,30 дБ
± 1,50 дБ
± 2,20 дБ
± 2,20 дБ
± 2,50 дБ		± 0,60 дБ
± 1,10 дБ
± 1,40 дБ
± 1,20 дБ
± 1,40 дБ
± 2,00 дБ
± 2,80 дБ
Пределы допускаемой абсолютной погрешности измерений уровня из-за переключения аттенюатораотносительно опорного значения 20 дБ, при частоте 50 МГц ±0,30 дБ в диапазон ослаблений от 1до 50 дБ
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц± 0,4 дБ
Параметры нормируются при условиях: температура +20…+30 °С, входной уровень: -10 дБм … -50 дБм, RBW 1 Гц, аттенюатор 10 дБ
Полная допускаемая абсолютная погрешность измерения уровня± (0,4 дБ + АЧХ)
параметры нормируются при условиях: температура +20…+30 °С, входной уровень: -10 дБм … -50 дБм, RBW 1 кГц, аттенюатор 10 дБ, предусилитель выкл.
КСВ≤ 2,4
Гармонические искажения второго порядка- 45 дБм: 10 МГц … 3,75 ГГц
- 62 дБм: >3,75 ГГц … 13,25 ГГц
Интермодуляционные искажения третьего порядка+12 дБм: 10 МГц … 2 ГГц
+12 дБм: >2 ГГц … 3 ГГц
+12 дБм: >3 ГГц … 7,5 ГГц
+11 дБм: >7,5 ГГц … 13,6 ГГц
+8 дБм: >13,6 ГГц … 26,5 ГГц
Предусилитель выключен, уровень: -20 дБм, аттенюатор 0 дБ
-8 дБм: 10 МГц … 26,5 ГГц
Предусилитель включен, уровень: -45 дБм, аттенюатор 0 дБ
Паразитные сигналы, вызванные сигналом гетеродина-64, уровень на смесителе -10 дБм, 10 МГц … 26,5 ГГц
Подавление зеркальной частоты-70 дБн, уровень на смесителе -10 дБм, 10 МГц … 26,5 ГГц
Уровень помех, не связанных с входомВходной порт на согласованную нагрузку 50 Ом, аттенюатор 0 дБ
Режим работы в реальном времени (опция)
Полоса анализа 100% POI20 МГц (Опция 40 МГц)
Минимальная длительность для гарантированного захвата сигналов7,45 мкс
Число спектрограмм6
Режимы отображенияПлотность, спектрограмма, спектрограмма, PvT + спектр, распределение мощности
Максимальная частота дискретизации51,2 МГц
Число маркеров10
Оконные функцииКайзер (по умолчанию), Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное
Полоса пропусканияВ зависимости от заданной полосы анализа оконная функция обеспечивает шесть уровней разрешения полосы пропускания (прямоугольное окно имеет только один уровень).
По умолчанию установлено минимальное разрешение.
Приведенные ниже значения применимы для оконной функции Кайзера (установка по умолчанию):
Полоса анализаПолоса пропускания минимумПолоса пропускания максимум
40 МГц100 кГц3,21 МГц
25 МГц62,8 кГц2,01 МГц
10 МГц25,1 кГц804 кГц
1 МГц2,51 кГц80,4 кГц
100 кГц251 Гц8,04 кГц
Количество точек данных801
Разрешение по уровню0,01 дБ
Время сбора данныхПри максимальной частоте дискретизации, >156,5 мкс
ЭМС (опция)
Полоса пропускания ПЧ200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
ДетекторПиковый, Среднее значение, Квазипиковый
Расширенные измерительные функции (опция)
Виды измеренийИзмерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, измерение гармоник (до 10), спектрограмма, TOI
Анализ аналоговых модуляций (опция)
Диапазон частот несущей2 МГц … 13,6 ГГц2 МГц … 26,5 ГГц
Погрешность измерения мощности несущей±2 дБ
Диапазон мощности несущей-30 дБм … 20 дБм
АМ модуляцияЧастота модуляции: 20 Гц … 100 кГц
Погрешность измерения частоты: 1 Гц при частоте Глубина модуляции: 5% … 95%
Погрешность измерения глубины: ±4 %
ЧМ модуляцияЧастота модуляции: 20 Гц … 100 кГц
Погрешность измерения частоты:
1 Гц при частоте <0,1% при частота ≥1 кГц
Девиация частоты: 1 кГц … 400 кГц
Погрешность измерения девиации: ±4 %
Анализ цифровых модуляций (опция)
Диапазон частот несущей2 МГц … 13,6 ГГц2 МГц … 26,5 ГГц
Виды модуляцийASK(2 ASK)
FSK: 2 FSK, 4 FSK, 8 FSK, 16 FSK
MSK(GMSK)
PSK: BPSK, QPSK, OQPSK, 8PSK
DPSK: DBPSK, DQPSK, D8PSK, π/4 –DQPSK, π/8 -D8PSK
QAM: 16, 32, 64, 128, 256
Длина16…4096
Количество символов4, 6, 8, 10, 12, 14, 16
Скорость1 квыб … 2,5 Мвыб/с
I/Q анализатор (опция)
Диапазон установки полосы анализа9 кГц … 25 МГц
9 кГц … 40 МГц (опция B40)
Полоса пропускания ПЧОбщий диапазон: 100 мГц … 3 МГц
полоса обзора = 1 МГц: 50 Гц … 1 МГц
полоса обзора = 10 кГц: 1 Гц … 10 кГц
полоса обзора = 100 Гц: 100 мГц … 100 Гц
Оконные функцииХаннинг, с плоской вершиной, Гаусс, Блэкман, Блэкман-Харрис
Частотная характеристика (для средних частот)Центральная частота ≤3 ГГц, полоса обзора ≤10 МГц,
максимальная погрешность ±0,4 дБ
Регистратор данныхмаксимальная память: 4000000 IQ пар выборок частота дискретизации: 90 МГц
разрядность АЦП: 14 бит
Входы
ВЧ входсоединитель 2,92 (NMD (вилка), 50 Ом
Выход опорной частотысоединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
Вход опорной частотысоединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
Внешняя синхронизациясоединитель BNC-типа; входная амплитуда 5 В (TTL)
Дистанционное управлениеLAN, USB (2 штуки)
Видео выходHDMI
Аудио выход3,5 мм
Общие характеристики
ДисплейСенсорный емкостной ЖК, 39,62 см (разрешение 1920 x 1080)
Напряжение питания100…240 В (50/60 Гц), 100…120 В (400 Гц)
Условия эксплуатации0…+40 °С, влажность ≤90% (≤+35 °С), ≤60% (35…+40 °С)
Габаритные размеры445 х 311 х 195 мм (Ш × В × Г)
Вес≤ 11 кг

Комплект поставки АКИП-4228/2

№НаименованиеКоличество
1Анализатор спектра АКИП-4228/21

Дополнительная комплектация АКИП-4228/2:

(Поставляется за отдельную плату)

№Наименование
1Программная опция расширенного набора измерений UTS5000A-AMK
2Программная опция для ЭМС измерений: квазипиковый детектор и фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)) UTS5000A-EMI
3Программная опция анализа аналоговых модуляций АМ, ЧМ UTS5000A-AMA
4Программная опция анализа цифровых модуляций ASK, FSK, MSK, PSK, QAM UTS5000A-VSA
5Программная опция I/Q анализатора и регистратора UTS5000A-I/Q
6Программная опция осциллографа реального времени, полоса анализа 25 МГц UTS5000A-RTSA
7Программная опция расширения полосы до 40 МГц в режиме реального времени и I/Q анализатора UTS5000A-B40
8Набор аксессуаров UT-CK02: кабель 2,92 (вилка) – 2,92 (вилка), 40 ГГц; адаптер (х2) 2,92(розетка) – 2,92 (розетка), 40 ГГц; адаптер N (вилка) – SMA (розетка), 18 ГГц
9Набор для тестирования на ЭМС UTS-EMI01: кабель SMA-SMB, 50 Ом; адаптер N (вилка) – SMA (розетка), 6 ГГц; пробники ближнего поля (х4), диапазон частот 30 МГц…3 ГГц
