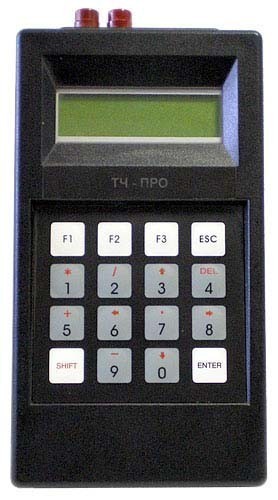

ТЧ-ПРО — анализатор канала тональной частоты

ТЧ-ПРО — анализатор канала тональной частоты
Артикул: 230004
Модель: ТЧ-ПРО
Гарантия: 12 месяцев
Госреестр РФ: 61647-15
Поверка приобретается отдельно: 4956 Р
Бренд: СВЯЗЬПРИБОР

ТЧ-ПРО относится к новому классу приборов – для решения конкретных задач, стоящих перед измерителями. В чем его отличие от традиционных приборов? Существуют прекрасные приборы для анализа канала ТЧ – например, анализатор телефонных каналов AnCom TDA-5, обладающий богатейшими возможностями. Однако этот прибор крупногабаритный, состоит из блоков, требует подключения к компьютеру. Поэтому весьма затруднительно быстро встать на линию и получить основные характеристики линии для канала ТЧ, свидетельствующие о пригодности или неисправности линии.

Именно для этих целей и предназначен ТЧ-ПРО – малогабаритный, легкий и очень удобный прибор. Помимо габаритных характеристик удобство значительно повышается от двух принципиальных решений, найденных разработчиками. Во-первых, применен принцип «горячих кнопок» – пользователю не надо бродить по меню в поисках нужной функции, он всегда может простым нажатием мгновенно получить нужный результат или провести автоматические измерения. Прибор автоматически проводит анализ всех полученных результатов и выдает заключение.

Во-вторых, результат представлен в очень удобной форме. Например, напряжение в линии показывается одновременно переменное и постоянное. Удачно организовано использование псевдографики для спектрального анализа. Пример экранного представления АЧХ сигнала и сканирования спектра: на экране виден как весь спектр, так и значение амплитуды сигнала на сканирующей частоте 1200 Гц. Нажимая кнопку мы продолжаем движение по спектру.

Прибор ТЧ-ПРО отличается не только удобством в эксплуатации, но и принципиально низкой ценой.

Основное назначение прибора - удобный переносной измеритель основных параметров ТЧ с высокой степенью автоматизации измерений

Наименование Параметр Значение

Автономные измеренияУниверсальный вольтметр (с датчиком температуры),
одновременное измерение напряжения переменного и постоянного тока

диапазон измеряемых параметров, В 0 ÷ 100
точность, В 1,0
Переходное влияние диапазон измеряемых параметров, дБ 0 ÷ -80
точность, дБ 0,5
частоты, Гц 800,1000,1020,1200
точность, % 0,5
выходной уровень, дБм -10, -5, 0, +3
Рабочее затухание диапазон измеряемых параметров, дБ 0 ÷ -60
точность, дБ 0,2
частоты, Гц 800,1000,1020,1200
точность, % 0,5
выходной уровень, дБм -10, -5, 0, +3
Амплитудно-частотная характеристика диапазон измеряемых параметров, дБ 0 ÷ -80
точность, дБ 0,5
Псофометрический и невзвешенный шум диапазон измеряемых параметров, дБ 0 ÷ -80
точность, дБ 1,0
Измерения в паре (приемник)
Измеритель уровня
диапазон измеряемых параметров, дБ 0 ÷ -100
точность, дБ 0,2
Спектр сигнала (АЧХ) диапазон измеряемых параметров, дБ 0 ÷ -100
точность, дБ 0,2
Псофометрический и невзвешенный шум диапазон измеряемых параметров, дБ 0 ÷ -80
точность, дБ 1,0

Измерения в паре (генератор)
Одночастотный сигнал

выходной уровень, дБм -10, -5, 0, +3
искажения не более 0,5 %
Многочастотный сигнал выходной уровень, дБм -10, -5, 0, +3

Комплект поставки ТЧ-ПРО

Наименование Количество
Прибор 1
Набор проводов 1
Аккумуляторы 4
Техническое описание 1
  • Комплект поставки ТЧ-ПРО

    Наименование Количество
    Прибор 1
    Набор проводов 1
    Аккумуляторы 4
    Техническое описание 1
